SS-9218说明书

SS-9218一体机

使用说明书

第一章   功能介绍与特点

SS-9218一体机显微镜，使用方便，采用鼠标操作，SD存储，内含水平垂直翻转，回放浏览，分割线设定以及图像比对等功能，集成于工业显微镜广泛应用于3C电子，五金塑胶等多种行业。

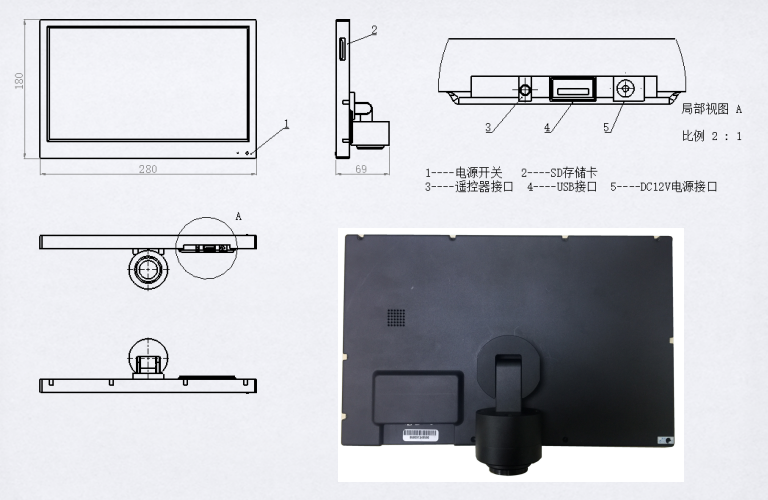

1.1一体机结构图

1.2技术参数

1.3使用前准备

给相机选择合适的镜头，并配备相应的支架，根据需要选择合适的光源，如下图所示：

功能说明

2.1开机界面

确认高清相机接口连线正确后，上电（12V 2A电源），相机启动并显示开机界面，完成后进入主界面，如图所示：

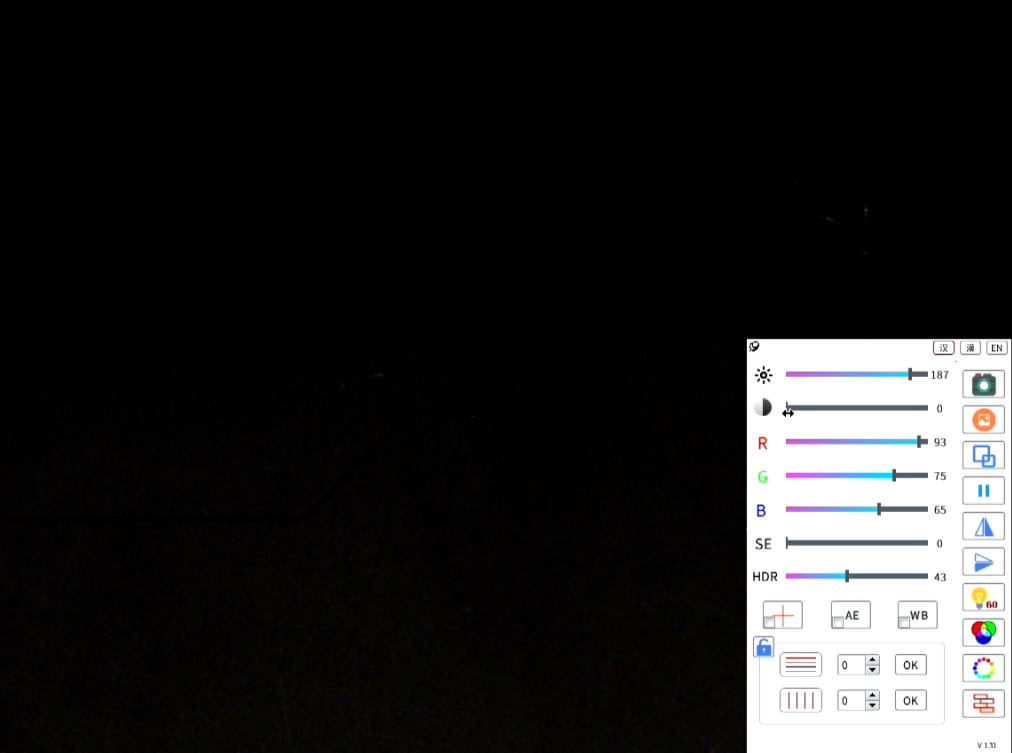

2.2主界面

2.3语言及位置

（1）语言切换----用户可选择简体中文/繁体中文/英文。

（2）菜单栏位置----点击此图标可使菜单栏位于屏幕左侧。若菜单栏位于屏幕左侧，此图标变为箭头向右的图标。

（3）菜单栏隐藏图标----点击此图标，菜单栏会隐藏于屏幕角落，再次单击图标会显示菜单栏。

2.4相机参数设定

2.4.1亮度增益

鼠标拖动亮度增益位置条可改变亮度。

2.4.2对比度

鼠标拖动位置条可改变图像对比度。

2.4.3 R/G/B增益

鼠标拖动亮度增益位置条可改变图像R/G/B比例。

2.4.4 HDR抑制强光模式

鼠标拖动位置条减少或增加对光线的控制。

2.4.5 SE边缘增强模式（锐化）

鼠标拖动位置条减少或增加边缘的锐化来提升图像的边缘效果

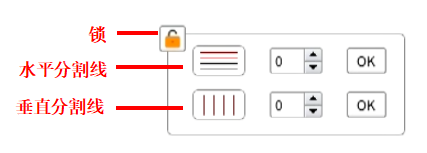

2.5分割线

2.5.1水平分割线

鼠标点击上下三角形可设定水平分割线的数量，点击OK 确认

2.5.2垂直分割线

鼠标点击上下三角形可设定水平分割线的数量，点击OK 确认

2.5.3分割线锁定

鼠标点击锁图标，可进行分割线数量的锁定

2.5.4 分割线参数设定

将鼠标移动到要更改的分割线上，点击鼠标右键，弹出分割线设置对话框

X/Y方框内竖直为像素值，表示分割线的位置，更改里面相应的值改变分割线位置

更改宽度值改变分割线宽度

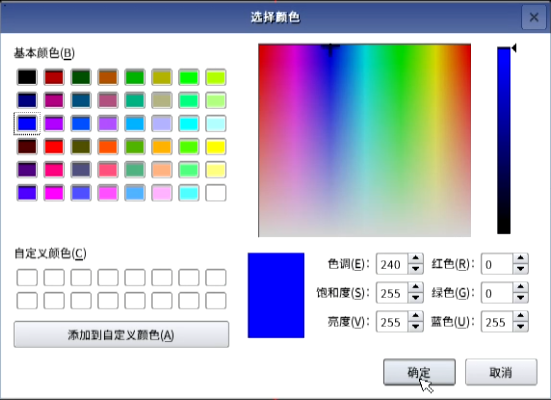

点击颜色方框，弹出颜色图框，选择相应的颜色进行更改

2.6界面设定工具

界面设定工具包括十字线、自动曝光、自动白平衡等工具

2.6.1十字线

勾选十字线图标内的白色小方框，显示十字线。

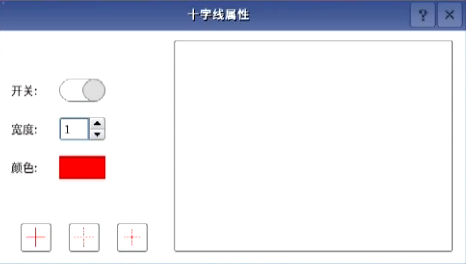

点击十字线图标，弹出十字线属性对话框

选择开关键，颜色灰色表示十字线隐藏，颜色绿色表示显示十字线，可调节十字线

十字线样式

第一种为十字线实线样式，第二种为十字线虚线样式，第三种为十字线虚线中心点样式

2.6.2自动曝光

鼠标点击自动曝光图标，相机将根据环境亮度变化实时自动调节曝光值，使之符合最佳亮度值设定，勾选图标左下角的小方框，相机会持续自动曝光。

2.6.4自动白平衡

在镜头底部放一张白纸，对焦清晰，自动曝光后，单击 图标相机会自动调节白平衡，达到合适值后自动停止。勾选图标左下角的小方框，相机会持续进行白平衡。

2.7相机辅助工具

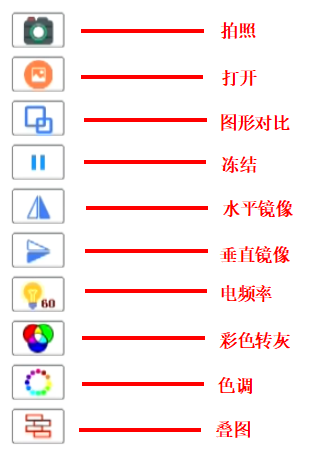

相机辅助工具包含拍照、图形对比、水平/垂直镜像、回放浏览......等多种功能，如下图所示：

2.7.1拍照

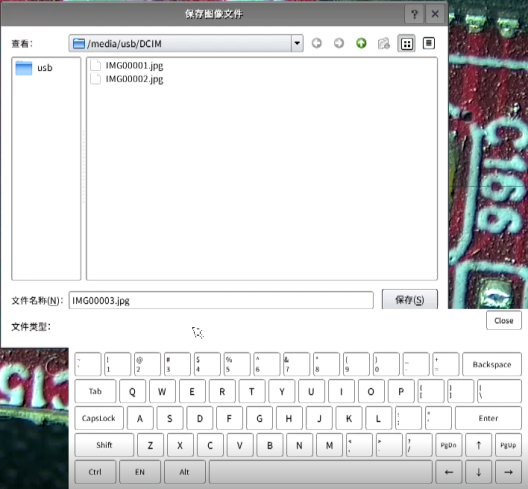

将SD插入相机SD卡口，点击图片拍照图标可将当前屏幕中的图像以图片的形式进行保存。格式为BMP或者是JPG，如下图所示：

2.7.2 打开

点击打开图标可打开U盘里保存图片进行回放预览。

2.7.3 图像对比

点击图像对比图标，可将保存的图片打开在屏幕上显示，与相机实时图像分屏显示，光标在图像上呈手状光标，按住鼠标可拖动图片查看不同位置的图像对比。

2.7.4 冻结

如果在画图当中机台产生不稳定的晃动时可以选择冻结当前按钮将当前画面进行冻结。再次按下该按钮可以解除冻结状况。

2.7.5 水平镜像

点击水平镜像图标，可使图像水平镜像翻转。

2.7.6 垂直镜像

点击垂直镜像图标，可使图像垂直镜像翻转。

2.7.7 电频率

根据环境的不同，如出现图像细微抖动，可点击电频率图标，可改变电频率参数50/60Hz。

2.7.8 彩色转灰

点击彩色转灰图标，可将彩色图像转为黑白色。

2.7.9   色调

点击色调图标，在图标出弹出色调对话框，可根据需要选择暖色调、中色调、冷色调。

2.7.10   叠图

（1）叠图功能用于将jpg或bmp格式的产品轮廓图片导入相机跟产品实际图像重叠比对，看出产品是否跟图纸存在偏差。将含有产品轮廓图像的U盘插入相机，点击叠图图标，弹出打开图片文件对话框，打开U盘里面的产品轮廓图：

背景颜色颜色抽取：在弹出的颜色抽取对话框中选择图片背景颜色（点击对话框中除产品轮廓外的其它区域）

图形叠加比对：完成颜色抽取后，产品轮廓图会贴在屏幕的中心区域，移动产品至实时图像测轮廓边缘与导入的轮廓图重叠，完成后，单击叠图图标可取消叠图功能
